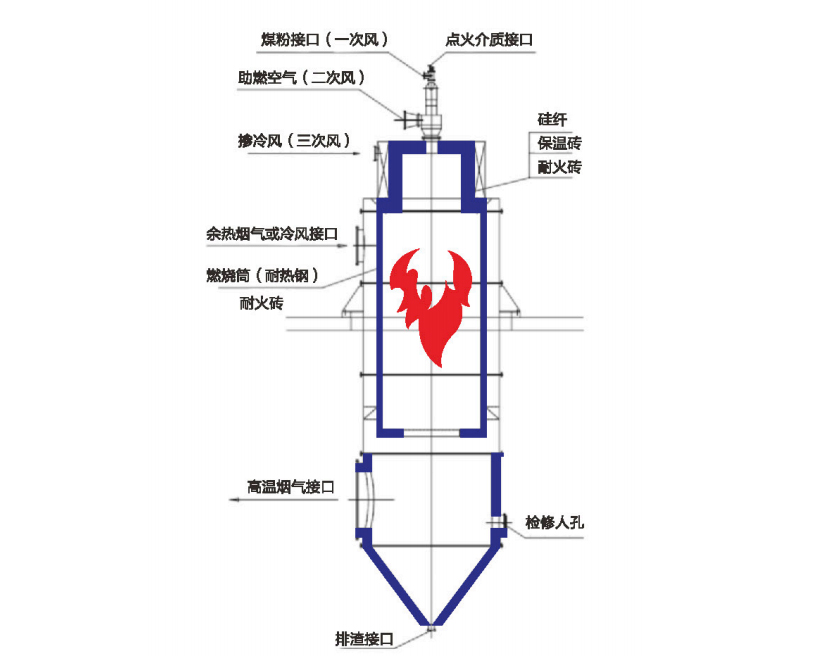

煤粉熱風爐由煤粉輸送系統、燃燒器、燃燒室、混風室及熱工控制系統組成。爐體的燃燒室由耐火磚、保溫層、鋼殼體組成,結構形式有立式或臥式,燃燒內筒與外殼間設有螺旋夾層混風片,通過合理調節燃煤量和冷風量,調節熱風爐的供熱熱風溫度。熱風以負壓流方式供熱,熱風爐混風室煙氣出口接管到供熱設備。爐體上還設置檢修口、觀察孔、自卸防爆閥、測壓、測溫點等附屬設備。
1、熱風爐采用雙層空腹擴腔結構,主要是前段擴散燃燒,后段混合和排送熱煙氣。整體主要由四部分組成,依次為燃燒室段、擴散混合室段、熱煙氣出口、排灰渣斗。
2、燃燒器采用可調旋流式結構,它吸取了國內外多種煤粉噴嘴的優點,燃燒器頭部采用一、二次風收擴內混,二次風強列旋轉和可調鈍體等結構,使得火焰長短、粗細可調,剛性較強、鋪展性較好,并具有燃燒穩定,輻射能力強,燃燒速度快,加熱均勻,節能效果顯著等優點。
3、采用全自動控制,即根據爐膛溫度為目標自動調節循環風量,以用戶設備出口內溫度為目標自動調整燃煤量及助燃風量,使整套設備始終在最合理的狀態下運行。
4、觸摸屏集中顯示各種工藝流程參數、報警參數,實時顯示整個系統的運行情況,簡化現場控制,集中盤面,減少故障點,提高可靠性。
5、采用天然氣或輕柴油作為點火介質,點火運行正常后,把爐膛溫度提高到4001后再投入煤粉,確保點火成功率及其平穩性。
型號 | 供熱量kJ/h | 熱效率% | 熱風溫度℃ | 耗煤量kg/h | 裝機功率kW |
ZDMR4 | 4×4.18×10? | 96 | 400~900 | 800 | 20 |
ZDMR8 | 8×4.18×10° | 96 | 400~900 | 1600 | 27 |
ZDMR12 | 12×4.18×10? | 96 | 400~900 | 2400 | 46 |
ZDMR16 | 16×4.18×10? | 96 | 400~900 | 3200 | 54 |
ZDMR20 | 20×4.18×10? | 96 | 400~900 | 4000 | 62 |
ZDMR25 | 25×4.18×10° | 96 | 400~900 | 5000 | 88 |
ZDMR30 | 30×4.18×10? | 96 | 400~900 | 6000 | 108 |
備注:煤粉的熱值按5000kcal/kg,燃料的揮發分>30%,細度200目以上,水分<3%。
